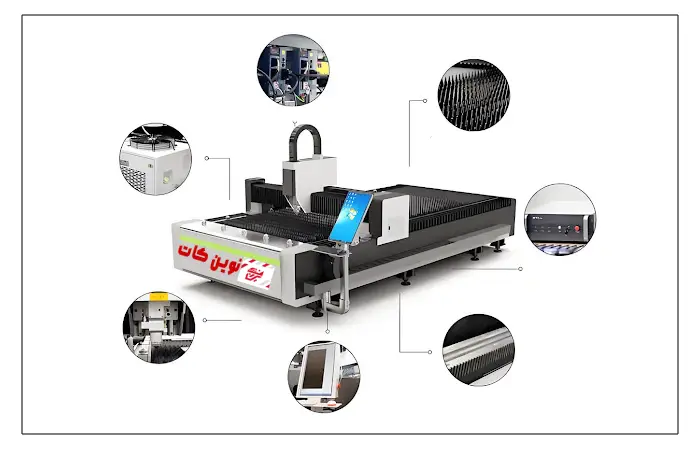

آشنایی با اجزای دستگاه برش لیزر فلزی و غیرفلزی

درباره اجزای دستگاه برش لیزر که ادامه مطلب توضیح خواهیم داد، موضوع بسیار مهمی است زیرا امروزه دستگاه‌های برش لیزر با دقت و سرعتی که تکنولوژی لیزر دارد توانسته اند در اکثر صنایع ورود پیدا کنند و نقش پررنگی را در انواع صنایع بازی کنند. این دستگاه‌ها از برش انواع ورق فلزی گرفته تا انواع متریال‌های غیرفلزی مانند چوب، پلکسی، پارچه، چرم و… را با دقت، ظرافت و سرعت چشمگیری انجام می‌دهند.

همین امر باعث شده افراد زیادی به دنبال تهیه دستگاه‌های برش لیزر فلزی و غیرفلزی باشند تا یا به صورت مستقیم در پروسه تولید محصولات خود از آن‌ها استفاده کنند یا با استفاده از آنها به صنایع و کسب و کار‌هایی که به خدمات این دستگاه‌ها نیاز دارند، خدمات برش لیزر ارائه دهند.

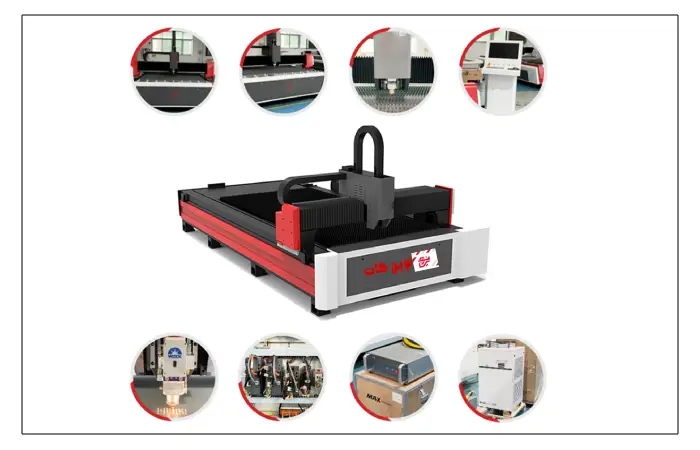

معرفی اجزای اصلی دستگاه لیزر فلزات و غیر فلزات

ما در این مقاله قصد داریم قطعات مختلف و اجزای دستگاه برش لیزر فلزی و غیرفلزی را به شما معرفی کنیم تا در صورتی‌که قصد خرید دستگاه برش لیزر را دارید، اطلاعات بهتری را کسب کنید. اگر دستگاه تهیه کرده‌اید و در حال حاضر با آن در حال کار کردن هستید، با شناخت بهتر در مورد اجزای دستگاه برش لیزر، کاربری از دستگاه‌ها را توسعه بخشید.

منبع یا سورس لیزر:

باید بدانید دستگاه‌های لیزر چه فلزی و چه غیرفلزی همگی چیزی به نام سورس دارند. نوع سورس مورد استفاده در هر دستگاه به نوعی کاربری دستگاه را متفاوت می‌کند، یعنی دستگاه‌های لیزر برش و حکاکی غیر فلزات از سورس co2 استفاده می‌کنند. همین امر باعث می‌شود مواد قابل برش و حکاکی با این دستگاه‌ها در دسته مواد غیرفلزی مانند: چوب، پارچه، چرم، پلکسی و… قرار گیرد و دستگاه‌های برش لیزر فلزات از سورس فایبر استفاده می‌کنند که این موضوع باعث می‌شود با این دستگاه‌ها برش لیزر فلزات صورت پذیرد.

هد لیزر:

نور یا همان لیزر با استفاده از هد دستگاه با قطعه کار برخورد می‌کند و عملیات برش و یا حکاکی را انجام می‌دهد. در واقع هد لیزر نقشی مهم در کیفیت برش و یا حکاکی صورت گرفته دارد.

خود هدر دستگاه لیزر شامل 3 بخش اصلی است: آینه، نازل و درایوهای کنترل ارتفاع هستند. در دستگاه های لیزر فلزات هد دستگاه دارای قابلیت فوکوس اتوماتیک و سنسور فاصله است تا برش دقیق‌تر و باکیفیت‌تری در ضخامت‌های مختلف صورت می‌گیرد.

در نظر داشته باشید هد دستگاه را باید به طور منظم سرویس و تمیز کنید تا کیفیت برش پائین نیاید.

میز کار دستگاه برش لیزر:

میز کار بخشی از دستگاه است که متریالی که قصد برش آنرا داریم روی آن قرار می‌گیرد. در دستگاه‌ لیزر فلزات این میز باید مقاوم به حرارت باشد.

در دستگاه برش و حکاکی لیزر غیر فلزات دو نوع میز کار می‌شود:

1. میز شمشیری مناسب برای متریال‌های سخت‌تر مانند چوب، پلکسی و غیره.
2. میز زنبوری مناسب برای متریال‌های نرم‌تر مانند چرم، پارچه و … .
3. سیستم حرکتی دستگاه یا مکانیکال: بخشی است که وظیفه جابجایی هد دستگاه روی میز کار را دارد تا طرح کشیده شده را برش و یا حکاکی کند.

سیستم حرکتی دستگاه یا مکانیکال دارای 3 بخش اصلی است:

1. ریل
2. استپ موتور یا سروو
3. گیربکس

هر چقدر کیفیت مکانیکال بالاتر باشد عملیات برش و یا حکاکی دستگاه شما نیز بالاتر می‌رود. سیستم مکانیکال سرعتی که شما می‌توانید از دستگاه خروجی بگیرید را مشخص میکند. اگر به سرعت و کیفیت بالاتری در دستگاه خود نیاز دارید، حتما در انتخاب مکانیکال دستگاه لیزر خود بیشترین دقت را به عمل آورید.

سیستم خنک کننده دستگاه برش و یا حکاکی لیزری:

در دستگاه‌های لیزر به دلیل بالا بودن حرارت لیزر حتما باید از سیستم خنک کننده استفاده شود. معمولا سیستم خنک کننده دستگاه‌ها را در بازار با نام چیلر می‌شناسند. چیلر باید بتواند دمای دستگاه و سورس را در یک رنج ثابت نگه دارد تا عمر مفید دستگاه افزایش یابد و از طرفی آسیبی به قطعات دستگاه وارد نشود.

سیستم خنک کننده و یا چیلر دستگاه برش و حکاکی لیزری که از مهمترین اجزای دستگاه برش لیزر است که باید دائما چک شود و میزان و سطح آب یا گاز خنک کننده کنترل شود تا از خرابی قطعات جلوگیری به عمل آید. یکی دیگر از نکاتی که در مورد دستگاه برش لیزر فلزات باید در نظر بگیرید این است که در زمستان حتما از ضدیخ در چیلر دستگاه استفاده شود که از یخ زدن آب داخل چیلر جلوگیری شود.

سیستم کنترل و نرم افزار در دستگاه های لیزری :

فرقی نمی‌کند دستگاه شما از نوع برش لیزری فلزات است یا برش و حکاکی غیر فلزات. تمامی دستگاه‌های لیزری باید یک واسطی داشته باشند تا طرح را از شما گرفته توسط دستگاه لیزر روی متریال موردنظر پیاده سازی کنند که اصطلاحا به آن سیستم کنترل و نرم افزار می‌گوییم.

این بخشی از اجزای دستگاه برش لیزر را می‌توان به عنوان مغز دستگاه در نظر گرفت. اپراتور از این طریق است که می‌تواند طرح‌ها را برش و یا حکاکی کند.

نرم افزارهای کنترلر دستگاه‌های برش لیزر فلزات و غیر فلزات با همدیگر متفاوت هستند، مثلا نرم افزارهای رایج در دستگاه برش لیزر فلزات عبارتند از: سیپ کات، هیپ کات و Bochu.

و نرم افزارهای کنترلر رایج در دستگاه‌های برش و حکاکی غیر فلزات عبارتند از: RDWorks ،LightBurn ،EZCAD و CorelLASER.

سیستم تهویه و مکش دود:

اجزای دیگری که در دستگاه‌ لیزر غیر فلزات و برش لیزر فلزات نیز وجود دارد، سیستم تهویه و مکنده است. از آنجا که دستگاه‌های لیزری به هنگام برش با حرارت بالا کار می‌کند، در حین کار دستگاه‌ها ، دود و گازهای مضری تولید می‌شوند که بهتر است از محیط به صورت مستقیم تهویه شود. پس وجود سیستم‌های تهویه‌ای در دستگاه‌های لیزر که معمولا شامل دمنده و مکنده می‌شوند، ضروری است.

حتما به هنگام خرید دقت داشته باشید دستگاه دارای سیستم تهویه‌ای سالم و مناسب باشد.

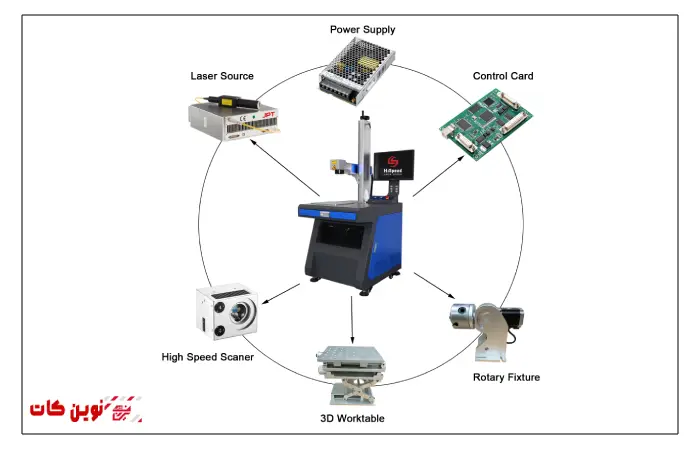

مهمترین قطعات مصرفی دستگاه برش لیزر کدام است؟

شما به عنوان کسی که قرار است با دستگاه کار کنید و یا دستگاه در مجموعه جهت مدیریت شما فعالیت داشته باشد، باید در نظر داشته باشید دستگاه برش لیزر نیز مانند سایر دستگاه‌ها دارای یک سری قطعات و لوازم مصرفی است که باید به صورت دوره‌ای بررسی و در صورت نیاز تعویض شود که هم کیفیت برش دستگاه‌های لیزر افت نکند و هم باعث ایجاد خرابی‌های بیشتر در دستگاه نشوند.

لنز فوکوس:

لنز فوکوس در دستگاه‌های لیزری وظیفه متمرکز کردن پرتو لیزر تولید شده توسط تیوب را دارد. معمولا به مرور زمان به دلیل حرارت بالا، گرد و غبار و… این لنزهای کثیف می‌شوند که یا باید تمیز یا تعویض شوند. پس در نظر داشته باشید به صورت دوره‌ای لنز فوکوس دستگاه را چک و بررسی کنید.

محافظ لنز:

همانطور که اشاره شد لنز به شدت حساس بوده و آسیب دیدن آن دردسرساز می‌شود و تعویض آن هزینه بر است. از طرفی چون لنز در معرض حرارت و پاشش ذوب حاصل از قطعات برش خورده قرار دارد، برای جلوگیری از بالا رفتن آسیب دیدگی لنز دستگاه از محافظ لنز در طراحی و تولید دستگاه‌های برش لیزر فلزات استفاده شده است.

پس انتظار می‌رود این محافظ خیلی زودتر دچار آسیب شود و شما باید به صورت دوره‌ای براساس میزان کارکرد دستگاه برش لیزر فلزات خود آن‌را چک و در صورت نیاز تعویض کنید.

نازل (سری نازل):

نازل‌ها محل خروج پرتو لیزر هستند که در این محل گاز کمکی دستگاه (اکسیژن ، نیتروژن ، co2) نیز وجود دارد. نازل باید پرتو لیزر و گاز کمکی را کنترل کند. این قطعات هم مانند لنز فوکوس در معرض حرارت بالا و آلودگی‌های شبیه به گرد و غبار قرار دارد که به مرور زمان می‌تواند مسدود شود. پس نازل و سری نازل جزء قطعات مصرفی دستگاه لیزر به شمار می‌رود.

آینه ها:

در بسیاری از دستگاه‌های برش و حکاکی co2 و غیر فلزی، آینه‌ها وظیفه انتقال نور یا همان پرتو لیزر از تیوب تا هد و نازل را دارند. آینه ها هم باید همیشه کاملا تمیز و تنظیم باشند.

اگر آینه‌ها کثیف، دارای خط و خش و یا خارج از تنظیم اولیه باشند، دستگاه به درستی کار نمی‌کند و برش و حکاکی شما با مشکل و یا افت کیفیت روبرو می‌شود.

فیلترها و سیستم تهویه دستگاه های برش لیزری

بسته به میزان کارکرد دستگاه فیلترهای سیستم تهویه نیاز به تعویض دارند. حتما فیلترها را به صورت دوره‌ای و دقیق بررسی و در صورت نیاز تعویض کنید.

نکات مهم هنگام انتخاب اجزای دستگاه برش لیزری

در این مقاله سعی شد به قطعات مهم و اجزای دستگاه برش لیزر فلزات و غیر فلزات اشاره مختصری شود. انتخاب یک دستگاه با قطعات مورد استفاده معتبر و با برندهای با سابقه، می‌تواند شما و فعالیت دستگاه‌تان را بیمه کند. مجدد اشاره می‌کنیم حتما قبل از خرید دستگاه برش لیزر، به کیفیت قطعات کلیدی مانند سورس لیزر، لنز، آینه، کنترلر و سیستم خنک‌کننده و تهویه دقت کنید.

جدای از موارد ذکر شده در بالا، در نظر بگیرید کاربری دستگاه برای شما بیشتر قرار است برای چه جنس متریالی باشد تا دستگاه متناسب نیاز خود را تهیه و خریداری کنید.

در این مقاله اشاره کردیم که نرم افزارهای کنترلر دستگاه متفاوت است. در صورتی که تجربه کار با نرم افزار خاصی را دارید و قصد دارید از نرم افزار خاصی استفاده کنید، حتما آن‌را به شرکت فروشنده اطلاع دهید تا آن نرم افزار برای شما نصب و راه اندازی شود.

و در آخر لیستی از قطعات مصرفی و اجزای دستگاه برش لیزر به شما ارائه دادیم و متذکر شدیم که حتما به صورت دوره‌ای دستگاه را چک کنید و لوازم مصرفی را در صورت نیاز تعویض کنید.

در نهایت تیم فنی و پشتیبانی کارخانه تولید کننده دستگاه لیزر نوین کات در صورتی که نیاز به هر گونه مشاوره‌ای در مورد دستگاه های برش لیزر فلزات و یا برش و حکاکی غیر فلزات داشته باشید در خدمت شما است.
