چیلر دستگاه برش لیزر چیست؟ انواع، کاربردها، مزایا و معایب

در دستگاه‌های برش لیزر، چه دستگاه لیزر فلزات باشد چه دستگاه‌های غیر فلزات، تولید گرما یک مسئله اجتناب‌ناپذیر است. پرتو لیزر در حین کار، دمای بالایی ایجاد می‌کند و اگر این گرما کنترل نشود، هم به کیفیت برش آسیب می‌زند و هم عمر قطعات حساس دستگاه را کاهش می‌دهد. در اینجا نقش چیلر دستگاه برش لیزر پررنگ می‌شود.

چیلرها به‌عنوان سیستم‌های خنک‌کننده آب‌گردشی، گرمای ایجاد شده را از منبع لیزر و اجزای اپتیکال می‌گیرند و به بیرون منتقل می‌کنند تا دستگاه با دمای پایدار کار کند. در این مقاله به‌صورت مفصل به تعریف چیلر، انواع، اجزا، نحوه کار، کاربردها، مشکلات رایج و مزایا و معایب چیلر دستگاه لیزر می‌پردازیم و در انتها راهنمایی کوتاهی برای خرید دستگاه برش لیزری صنعتی و انتخاب چیلر مناسب از تیم نوین‌کات ارائه می‌کنیم.

چیلر دستگاه برش لیزر چیست؟

چیلر دستگاه برش لیزر یک سیستم خنک‌کننده است که با گردش آب یا محلول خنک‌کننده، گرمای منبع لیزر، هد لیزر و اجزای حساس دستگاه را جذب کرده و به محیط منتقل می‌کند. این سیستم معمولاً شامل یک مخزن، پمپ، مبدل حرارتی، کندانسور، کنترلر دما و سنسورهاست.
بدون استفاده از چیلر، دستگاه دچار نوسانات حرارتی می‌شود؛ این نوسانات سبب کاهش دقت و کیفیت برش و حتی آسیب‌دیدگی گران‌قیمت‌ترین بخش‌ها مانند منبع لیزر می‌شود. به همین دلیل استفاده از چیلر در پارامترهای برش لیزر فلزات نقش حیاتی دارد.

انواع چیلر دستگاه برش لیزری کدام است؟

چیلر دستگاه برش لیزر بر اساس شیوه خنک‌سازی و ظرفیت به چند گروه تقسیم می‌شوند:

• چیلر آب‌خنک (Water-cooled):
  از آب به‌عنوان محیط خنک‌کننده استفاده می‌شود. معمولاً ظرفیت بالاتری دارد و برای دستگاه‌های لیزر فایبر یا CO₂ پرقدرت مناسب است.
• چیلر هواخنک (Air-cooled):
  گرما را از آب به هوا منتقل می‌کند و نیاز به برج خنک‌کن ندارد. این نوع به‌دلیل نصب آسان در کارگاه‌های کوچک‌تر پرکاربرد است.
• چیلر تک‌مدار و دو‌مدار:
  در بعضی دستگاه‌ها نیاز است دو دمای متفاوت برای دو بخش مختلف (مثلاً منبع لیزر و هد) تأمین شود. چیلرهای دو‌مدار این قابلیت را دارند.
• چیلرهای صنعتی هوشمند:
  این چیلرها به سنسورهای دقیق و کنترلرهای دیجیتال مجهز هستند که دمای آب را با دقت ۰٫۱ درجه کنترل می‌کنند و مناسب دستگاه‌های با تکنولوژی بالا هستند.

انتخاب درست نوع چیلر باعث افزایش طول عمر دستگاه لیزر فلزات و بهبود کیفیت کار خواهد شد.

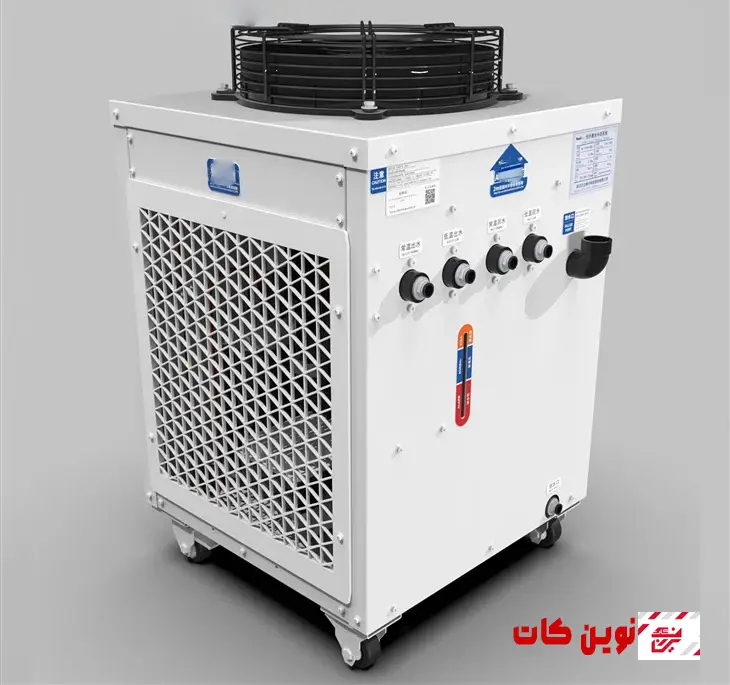

اجزای چیلر برش لیزری

یک چیلر صنعتی لیزر شامل بخش‌های زیر است:

مخزن آب یا محلول خنک‌کننده

مخزن، محل ذخیره آب یا محلول خنک‌کننده است که انرژی گرمایی را از دستگاه جذب و ذخیره می‌کند. این بخش باید از جنس مقاوم در برابر خوردگی باشد تا طول عمر چیلر افزایش یابد. حجم مناسب مخزن باعث می‌شود جریان آب پایدار بماند و نوسانات دما کاهش پیدا کند.

پمپ گردش آب برای انتقال سیال خنک‌کننده

پمپ وظیفه دارد آب یا محلول خنک‌کننده را با فشار مناسب در مدار بچرخاند. کارکرد صحیح پمپ تضمین می‌کند که گرما به‌سرعت از منبع لیزر دور شود. پمپ‌های صنعتی معمولاً دارای سیستم محافظت در برابر خشکی و فشار بیش از حد هستند.

کندانسور جهت دفع حرارت به محیط

کندانسور مانند یک رادیاتور عمل می‌کند و حرارت جذب‌شده توسط آب را به هوا یا محیط بیرون منتقل می‌کند. در چیلرهای هواخنک از فن‌های قوی برای این کار استفاده می‌شود. تمیز بودن کندانسور باعث افزایش بازدهی و کاهش مصرف انرژی می‌شود.

اواپراتور یا مبدل حرارتی

اواپراتور بخشی است که تبادل حرارت اصلی در آن اتفاق می‌افتد و آب خنک می‌شود. این قطعه معمولاً از لوله‌های مسی یا استیل ساخته می‌شود تا انتقال حرارت سریع انجام شود. کارکرد درست اواپراتور باعث می‌شود دمای آب دقیق و یکنواخت باشد.

ترموستات و کنترلر دما

ترموستات دمای آب خروجی را اندازه‌گیری و کنترل می‌کند تا در محدوده تنظیم‌شده باقی بماند. در چیلرهای پیشرفته این بخش دیجیتال است و با دقت ۰٫۱ درجه کار می‌کند. تنظیم درست کنترلر دما به افزایش کیفیت برش و جلوگیری از آسیب منبع لیزر کمک می‌کند.

فیلترها برای جلوگیری از ورود ذرات به مسیر

فیلترها ذرات معلق، رسوبات یا ناخالصی‌ها را از آب می‌گیرند و مانع ورود آن‌ها به پمپ و مبدل حرارتی می‌شوند. استفاده از فیلتر استاندارد طول عمر اجزای چیلر را افزایش می‌دهد. تعویض منظم فیلترها برای جلوگیری از افت فشار و کاهش جریان ضروری است.

لوله‌کشی و اتصالات ایمن

لوله‌کشی مسیر رفت و برگشت آب را بین چیلر و دستگاه لیزر فراهم می‌کند. استفاده از اتصالات باکیفیت مانع نشتی و هدررفت انرژی می‌شود. طراحی اصولی لوله‌کشی باعث کاهش لرزش، افت فشار و افزایش ایمنی سیستم می‌شود

هر یک از این اجزا نقش مهمی در پایداری دما دارد. نگهداری منظم و سرویس دوره‌ای چیلر دستگاه برش لیزر، ضامن عمر بیشتر دستگاه لیزر غیر فلزات و فلزات است.

نحوه کار با چیلر دستگاه برش لیزری

کارکرد چیلر نسبتاً ساده است اما اصولی دارد:

1. راه‌اندازی اولیه: پر کردن مخزن با آب مقطر یا محلول توصیه‌شده توسط سازنده.
2. تنظیم دمای مطلوب: بسته به نوع منبع لیزر CO2 و فایبر دمای کاری معمولاً بین ۱۸ تا ۲۵ درجه تنظیم می‌شود.
3. اتصال ورودی و خروجی به دستگاه: لوله‌های رفت و برگشت باید بدون نشتی باشند.
4. روشن‌کردن چیلر قبل از لیزر: تا دما به حد مطلوب برسد و جریان پایدار شود.
5. کنترل هشدارها: چیلرهای جدید مجهز به آلارم دما، فشار یا کمبود آب هستند که باید به‌صورت منظم بررسی شوند.

کارکرد صحیح چیلر دستگاه برش لیزر مستقیماً بر کیفیت برش و حکاکی تأثیر دارد.

دلایل استفاده از چیلر برش لیزر

• افزایش طول عمر منبع لیزر: چیلر با کنترل دما از داغی بیش از حد منبع لیزر جلوگیری می‌کند و مانع سوختن قطعات حساس می‌شود. این کار مستقیماً عمر مفید و عملکرد پایدار منبع لیزر را افزایش می‌دهد.
• ثبات کیفیت برش: با تأمین دمای ثابت، پرتو لیزر قدرت و تمرکز خود را حفظ می‌کند و نتیجه آن برش‌های یکنواخت و دقیق است. دمای پایدار همچنین از تغییر شکل لبه‌ها یا تغییر رنگ جلوگیری می‌کند.
• کاهش توقف‌های تولید: چیلر مانع از بالا رفتن بیش از حد دما و فعال شدن سیستم‌های ایمنی می‌شود و از خاموشی ناگهانی دستگاه جلوگیری می‌کند. این یعنی تولید بدون وقفه و کاهش زمان‌های خواب خط تولید.
• بهینه‌سازی هزینه‌ها: نگهداری منظم چیلر هزینه تعمیرات گران‌قیمت منبع لیزر و هد را به‌شدت کم می‌کند. همچنین با جلوگیری از خرابی‌های ناگهانی، هزینه توقف تولید و تعویض قطعات نیز کاهش می‌یابد.

کاربردهای چیلر دستگاه لیزر چیست؟

چیلر دستگاه برش لیزر نه‌تنها برای دستگاه‌های برش فلزات بلکه برای دستگاه برش لیزر غیر فلزات هم حیاتی است. در کارگاه‌های برش MDF، پلکسی، پارچه و چرم، استفاده از چیلر باعث می‌شود کیفیت لبه‌ها حفظ شود. در صنایع سنگین که دستگاه‌های فایبر پرقدرت برای خرید دستگاه لیزر صنعتی به‌کار می‌رود، چیلرهای دو‌مدار یا ظرفیت بالا الزامی است.

نکات مهم چیلر برش لیزری

همیشه از آب مقطر یا محلول ضد خوردگی استفاده کنید.

آب مقطر و محلول‌های ضدخوردگی مانع ایجاد رسوب، زنگ‌زدگی و خوردگی اجزای داخلی چیلر می‌شوند. این کار عمر مفید پمپ، لوله‌ها و مبدل حرارتی را افزایش می‌دهد.

دمای آب را متناسب با توصیه سازنده تنظیم کنید.

هر دستگاه لیزر دمای کاری خاص خود را دارد و تنظیم نادرست می‌تواند به افت کیفیت یا آسیب منبع لیزر منجر شود. پیروی از دستورالعمل سازنده ثبات عملکرد و کیفیت برش را تضمین می‌کند.

فیلترها را به‌طور منظم تمیز یا تعویض کنید.

فیلتر تمیز جریان یکنواخت و فشار مناسب آب را حفظ می‌کند و مانع ورود ذرات به پمپ و مبدل می‌شود. تعویض به‌موقع فیلترها از افت کارایی چیلر جلوگیری می‌کند.

مسیر لوله‌کشی را برای نشتی یا گرفتگی بررسی کنید.

نشتی یا انسداد لوله‌ها باعث افت فشار و کاهش خنک‌کنندگی می‌شود. بررسی منظم مسیر لوله‌کشی به حفظ عملکرد پایدار چیلر کمک می‌کند.

پیش از شروع برش، از روشن بودن چیلر و رسیدن به دمای مطلوب مطمئن شوید.

روشن بودن چیلر قبل از شروع کار باعث می‌شود دما به سطح ایمن برسد و دستگاه لیزر بدون نوسان دما شروع به کار کند. این اقدام ساده از آسیب احتمالی به منبع لیزر جلوگیری می‌کند.

رعایت این نکات به کاهش مشکلات رایج و افزایش عمر چیلر دستگاه برش لیزر کمک می‌کند.

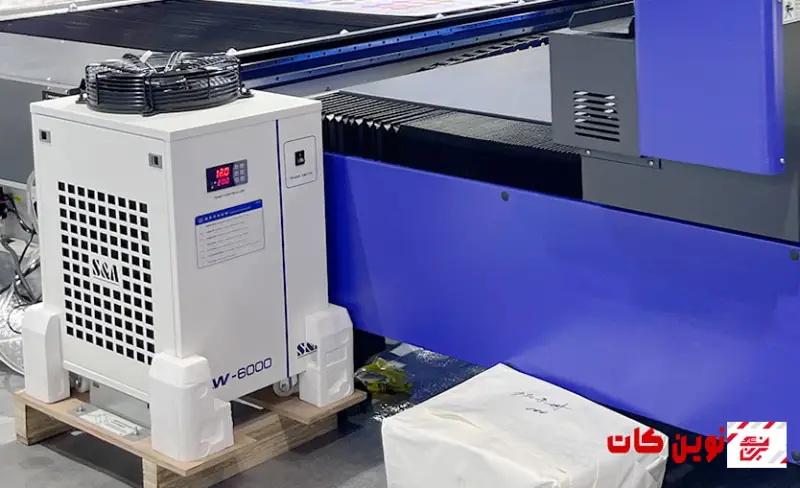

مشکلات رایج چیلر دستگاه برش لیزری

• نشتی آب یا خنک‌کننده در اتصالات: نشتی در اتصالات می‌تواند فشار سیستم را کاهش داده و کارایی خنک‌کنندگی را مختل کند. بررسی و محکم‌کردن اتصالات یا تعویض واشرها راه‌حل سریع برای جلوگیری از این مشکل است.
• کاهش ظرفیت خنک‌کنندگی به‌علت رسوب یا گرفتگی فیلترها: رسوب و گرفتگی فیلترها مانع جریان مناسب آب شده و باعث افزایش دمای منبع لیزر می‌شود. تمیزکاری یا تعویض منظم فیلترها عملکرد چیلر را در سطح مطلوب حفظ می‌کند.
• خطای سنسور دما یا فشار: سنسورهای معیوب اطلاعات نادرست به کنترلر می‌دهند و ممکن است موجب کارکرد نادرست چیلر شوند. تست دوره‌ای و کالیبراسیون سنسورها از بروز این خطاها جلوگیری می‌کند.
• افزایش نویز یا صدای غیرعادی پمپ: صدای غیرعادی معمولاً نشانه وجود هوا در سیستم، خرابی پمپ یا کمبود مایع خنک‌کننده است. سرویس به‌موقع و هواگیری سیستم می‌تواند این مشکل را رفع کند.
• کاهش کارایی به‌علت استفاده از آب غیر استاندارد: آب غیر استاندارد باعث ایجاد رسوب، خوردگی و گرفتگی در مسیر چیلر می‌شود. استفاده از آب مقطر یا محلول‌های توصیه‌شده عمر دستگاه و راندمان خنک‌کنندگی را بالا می‌برد.

با سرویس منظم توسط تیم‌های متخصص، این مشکلات به‌راحتی قابل پیشگیری است.

مزایا و معایب چیلر دستگاه لیزر

مزایا:

• پایداری دمایی بالا و افزایش کیفیت برش
• افزایش طول عمر قطعات گران‌قیمت
• کاهش توقف‌های تولید
• امکان کنترل دقیق دما

معایب:

• نیاز به نگهداری منظم و سرویس دوره‌ای
• اشغال فضا در کارگاه
• هزینه اولیه خرید نسبتاً بالا

با این حال مزایای چیلر دستگاه برش لیزر بسیار بیشتر از معایب آن است و به‌ویژه برای دستگاه‌های با توان بالا یک ضرورت محسوب می‌شود.

خرید، قیمت، نصب و تعمیر چیلر دستگاه برش لیزر با تیم نوین کات

انتخاب و خرید دستگاه برش لیزر صنعتی بدون در نظر گرفتن سیستم خنک‌کننده می‌تواند به مشکلات جدی منجر شود. تیم نوین‌کات به‌عنوان یکی از معتبرترین عرضه‌کنندگان دستگاه‌های برش لیزر و تجهیزات جانبی، انواع چیلرهای صنعتی مناسب برای دستگاه لیزر فلزات و غیر فلزات را عرضه می‌کند. این تیم خدمات مشاوره، نصب، آموزش، سرویس و تعمیر چیلر را نیز ارائه می‌دهد. همچنین با ارائه راهنمایی درباره قیمت دستگاه لیزر برش و حکاکی غیر فلزات و سایر تجهیزات، به مشتریان کمک می‌کند بهترین انتخاب را داشته باشند.

سوالات متداول درباره چیلر برش لیزری

۱. آیا همه دستگاه‌های لیزر به چیلر نیاز دارند؟
بله، حتی دستگاه‌های توان پایین CO₂ نیز برای افزایش عمر منبع لیزر بهتر است به چیلر مجهز باشند.

۲. چیلرهای آب‌خنک بهترند یا هواخنک؟
برای ظرفیت‌های بالا و محیط‌های صنعتی چیلر آب‌خنک، و برای کارگاه‌های کوچک‌تر و راحتی نصب، چیلر هواخنک مناسب‌تر است.

۳. چه دمایی برای چیلر دستگاه لیزر مناسب است؟
معمولاً بین ۱۸ تا ۲۵ درجه سانتی‌گراد بسته به نوع لیزر.

۴. هر چند وقت یک‌بار باید چیلر سرویس شود؟
بهتر است فیلترها و آب چیلر هر سه تا شش ماه بررسی و تعویض شوند.

۵. آیا نوین‌کات خدمات تعمیر چیلر هم ارائه می‌دهد؟
بله، تیم نوین‌کات علاوه بر فروش و نصب، خدمات آموزش، نگهداری و تعمیر انواع چیلر دستگاه برش لیزر را انجام می‌دهد
